在工业自动化和智能制造的浪潮中，工业相机以其高效、精确的图像获取能力，成为机器视觉系统不可或缺的核心组件。工业相机的主要功能是将捕获的光信号转换成电信号，为后续的图像处理与分析提供原始数据。这一过程对于整个系统的性能至关重要，因为相机的选择直接影响到图像的分辨率、图像质量和系统的运行模式。
工业相机的技术特点
工业相机的快门时间非常短，能够轻松抓拍高速运动的物体。这一特性使其在需要捕捉快速运动目标的应用场景中具有显著优势。为了进一步提升工业相机的性能，YXC公司推出了可编程差分振荡器和差分晶振，这些产品为工业相机提供了灵活的可编程性质，频率范围覆盖10～1500MHz，满足了不同工业应用的需求。

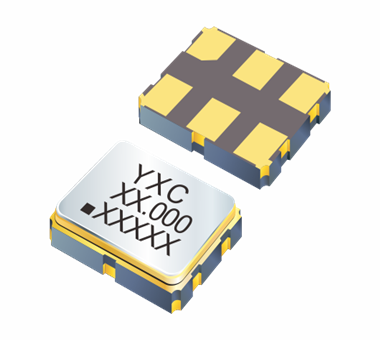

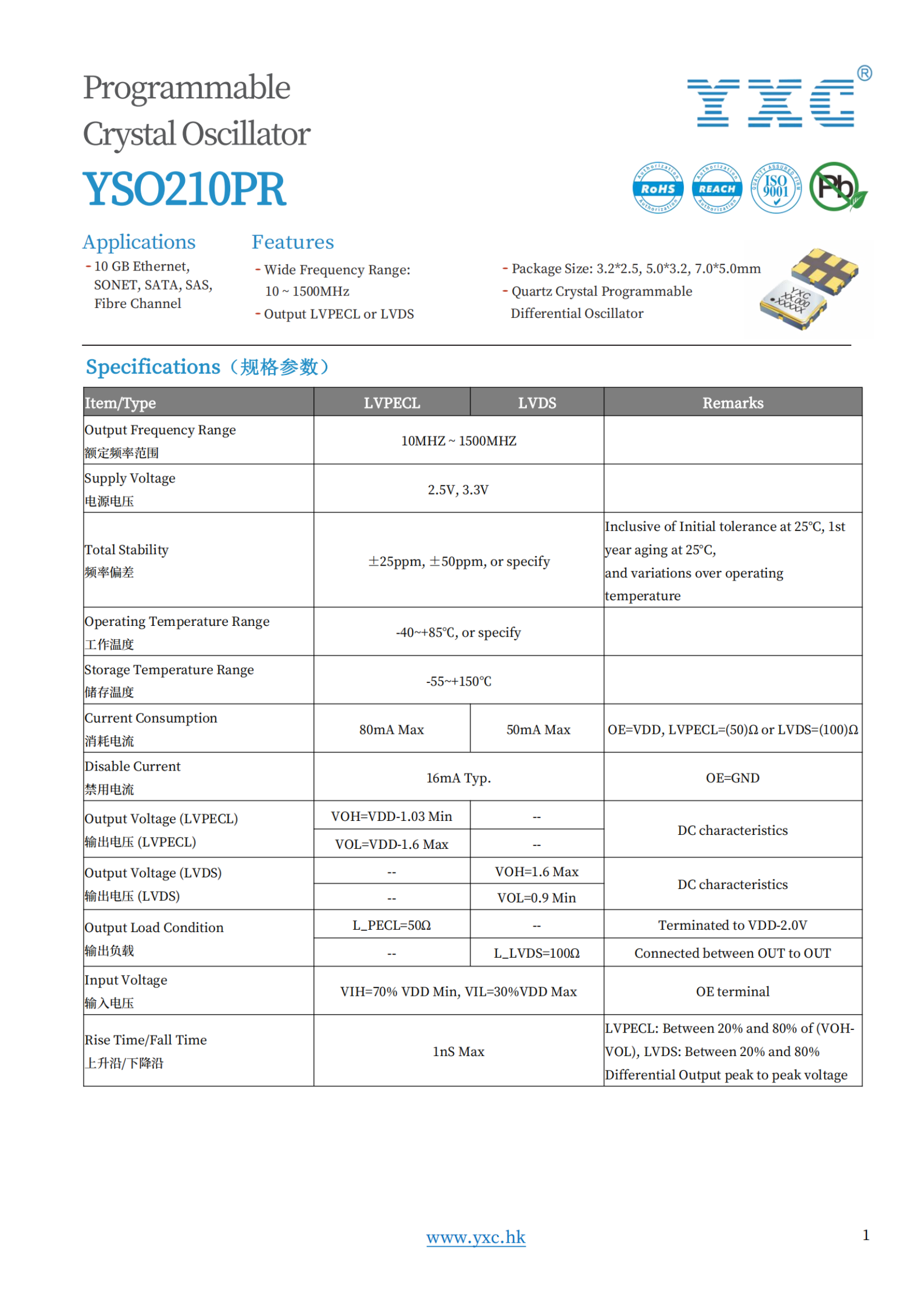

以YXC推出的差分可编程振荡器YSO210PR系列中的OA1EIBWNY-200M为例，这款产品具备以下特点：
高精度和高可靠性：200MHz高频差分石英晶体可编程振荡器，总频差控制在±50PPM以内，确保了工业相机在长时间运行中的稳定性和可靠性。
LVDS输出格式：采用LVDS(低压差分信号)输出格式，通过两个相位完全相反的信号传输，有效消除共模噪声，提高系统性能，实现高稳定度和低相噪抖动。
耐环境特性：工业级温度范围-40～+85℃，确保了在极端温度条件下也能正常工作，适用于各种工业环境。
工业相机的市场应用，随着工业4.0和智能制造的发展，工业相机的需求和市场正在迅速增长。其主要应用领域涵盖了制造业、电子行业、医药工业、汽车制造、物流等。市场研究显示，工业相机市场近年来保持了高速增长，尤其是在亚太地区，市场需求尤为旺盛。预计到2025年，全球工业相机市场规模将达到数十亿美元。

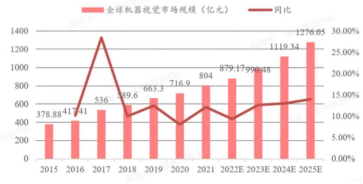

2016-2025全球机器视觉市场趋势图
这一增长得益于以下几大趋势：
智能制造与工业4.0的推动：工业4.0的核心是智能制造和自动化，机器视觉作为其中的关键技术，极大地推动了工业相机的需求。
人工智能与大数据的融合：随着AI和大数据技术的发展，工业相机不再局限于简单的图像采集，而是与深度学习、边缘计算等技术相结合，实现对复杂图像数据的实时分析和决策。
高分辨率和高速化：随着行业对精度和效率要求的不断提高，工业相机的技术发展也在不断升级。高分辨率(如8K及以上)和高速成像的相机将成为未来的主流。
多样化的接口与通讯协议：随着工业物联网的普及，支持多种通讯协议的工业相机能够更好地融入自动化系统中，增强数据的流动性和系统的协同效应。
晶振在工业相机中的应用与要求
在工业相机的各个模块中，晶体振荡器(晶振)起到提供精确时钟信号的作用，确保系统中的各个部分能够同步运作，保证信号的稳定和正确处理。不同模块对晶振的频率、精度、温度稳定性等参数有不同的要求。

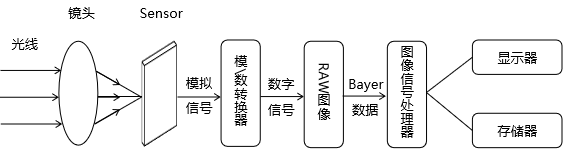

工业相机运作流程示意图
图像传感器：依赖精确的时钟信号来确保像素数据的正确读取和采样。
图像处理器：依赖精确的时钟信号来进行图像数据的处理和实时运算。
通信接口模块：依赖晶振来确保数据的稳定传输和协议的正确运行。
存储模块：依赖晶振提供精确的时钟信号，确保图像数据稳定且准确地被处理和传输。

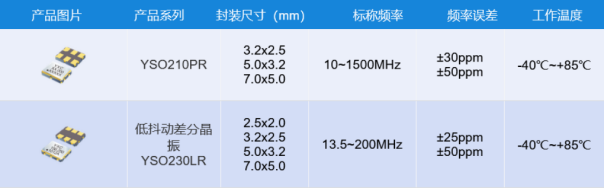

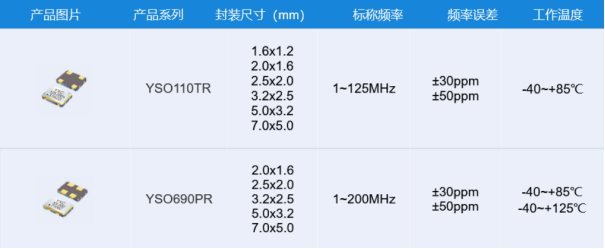

为了满足工业相机对时钟设备的要求，YXC推出了一系列晶振解决方案。这些解决方案包括：
32.768KHz谐振器：目前工业相机方案主流采用的是封装为3.2*1.5的32.768KHz谐振器。
MHz谐振器：工业相机应用中MHz谐振器主要采用3225/2520尺寸，部分sensor应用有晶振小型化需求。
CMOS振荡器：工业相机应用要求振荡器具备高精度，高稳定性。部分模块设计可能需要应用特殊频率的振荡器，可通过预编程振荡器满足设计需求。
差分振荡器：万兆网工业相机通常选用156.25MHz等较高频率，并且对抖动有较高要求。
（YSO230LR抖动≤0.1pS，可满足常规工业相机方案对振荡器的抖动需求)
晶振在工业相机中的实际应用案例
汽车制造：在汽车制造领域，工业相机结合YXC可编程差分振荡器，能够对汽车零部件进行精确的质量检测。通过立体视觉技术，相机可以快速准确地判断零部件是否有缺陷，提高生产效率。
电子行业：在电路板的检测中，工业相机能够高分辨率快速拍摄电路板的图像，检测线路连接是否正确、焊点是否饱满等问题，提高产品质量和生产效率。
食品和药品行业：工业相机用于食品和药品的包装检测，确保包装的完整性和标签的准确性。在生产过程中，相机可以检测食品的形状、颜色和大小，剔除不合格产品。
医疗领域：在医疗影像领域，工业相机的高分辨率、高速度和高品质图像捕捉能力使得医疗影像更加清晰、准确，帮助医生进行更准确的诊断和治疗。
结论
工业相机作为智能制造和自动化的关键组件，其性能和应用范围随着技术的不断进步而日益扩大。晶振技术在确保工业相机高精度和高稳定性方面发挥着至关重要的作用。随着工业4.0和智能制造的深入发展，工业相机和晶振技术的结合将为各行各业带来更高的生产效率和产品质量。未来，我们有理由相信，工业相机将在更多领域展现其巨大的潜力和价值。
