　　在现代计算机系统中，高速数据传输的需求日益增长，而PCI Express(PCIe)作为一种高性能、高带宽的串行总线标准，已经成为连接计算机内部各种硬件设备的核心技术。它广泛应用于显卡、网卡、存储设备等硬件的连接，极大地提升了计算机系统的整体性能和扩展性。

　　1.什么是PCI Express(PCIe)

　　PCI Express(PCIe)是一种先进的串行总线标准，用于实现计算机内部硬件设备之间的高速数据传输。它取代了传统的PCI和AGP总线，成为现代计算机系统中主流的总线技术。PCIe通过串行传输的方式，将数据以高速信号的形式在设备之间传输，从而显著提高了数据传输速率。

　　PCIe技术的一个显著特点是其支持多种速率版本，包括PCIe 1.0、PCIe 2.0、PCIe 3.0和PCIe 4.0等。每个版本都提供了比前一版本更高的数据传输速率，以满足不断增长的性能需求。例如，PCIe 1.0的传输速率为2.5 GT/s(Gigatransfers per second)，而PCIe 4.0的传输速率则达到了16 GT/s。这种速率的提升使得PCIe能够支持更高分辨率的图形处理、更快的网络连接以及更高效的存储设备访问。

　　此外，PCIe还采用了点对点的连接架构，每个设备都通过专用的通道与根复合体(Root Complex)或其他交换设备连接。这种架构避免了传统PCI总线中多个设备共享带宽的问题，从而提高了数据传输的效率和可靠性。PCIe的通道设计也具有高度的灵活性，支持从x1到x16等多种通道配置，用户可以根据实际需求选择合适的通道数量，以实现最佳的性能和成本平衡。

　　2. PCIe差分信号和时钟的重要性

　　在PCIe系统中，差分信号传输和时钟同步是确保数据传输稳定性和可靠性的关键因素。PCIe使用差分信号传输数据，即通过两条相反相位的信号线进行通信。这种传输方式能够有效减少信号干扰和噪声的影响，从而提高信号的质量和传输距离。

　　然而，仅仅依靠差分信号传输是不够的，时钟同步在PCIe系统中同样至关重要。时钟信号为数据传输提供了精确的时间基准，确保数据能够在正确的时间点被发送和接收。如果时钟信号不稳定或存在抖动，可能会导致数据传输的时序不一致，进而引发数据错误和系统不稳定。

　　因此，差分晶振在PCIe系统设计中发挥了不可替代的作用。差分晶振能够提供高度稳定和低抖动的时钟信号，为PCIe设备的同步工作提供了可靠的时钟基准。以下是PCIe协议对时钟信号的具体要求：

　　稳定性：PCIe要求时钟信号在其运行频率范围内保持高度的稳定性。这是确保数据传输时序一致性和可靠性的关键因素。时钟信号的稳定性直接影响到数据传输的准确性，任何微小的频率漂移都可能导致数据错误。

　　低抖动：时钟信号的抖动(jitter)是PCIe系统中一个重要的性能指标。抖动是指时钟信号在时间上的不稳定性，它会导致数据传输的时序不一致。低抖动的时钟信号能够有效减少时序偏差，从而降低误码率，提高数据传输的可靠性。

　　低相位噪声：PCIe还要求时钟信号的相位噪声尽可能低。相位噪声是指时钟信号在频谱上的波动，它会影响时钟信号的稳定性。低相位噪声有助于维持时钟信号的纯净度，确保数据传输的高质量。

　　频率范围：PCIe规范定义了不同的工作频率，以适应不同版本的PCIe标准。例如，PCIe 1.0的工作频率为2.5 GHz，而PCIe 4.0的工作频率则达到了16 GHz。时钟源必须能够提供符合PCIe规范所需的特定频率，以确保设备之间的兼容性和互操作性。

　　时钟源的独立性：PCIe要求时钟源应当是相对独立的，即不容易受到其他电子设备或信号的影响。独立的时钟源可以有效避免外部干扰，确保时钟信号的稳定性。这对于维持系统的整体性能和可靠性至关重要。

　　综上所述，PCIe对时钟信号的高稳定性、低抖动、低相位噪声以及频率范围和频率精度提出了极为严格的标准。时钟信号是PCIe系统中各个设备同步工作的基础，因此时钟源的选择和设计对整个系统的性能和可靠性具有深远的影响。在实际的PCIe系统设计中，工程师必须精心选择合适的差分晶振，并确保其满足PCIe协议的严格要求，从而为高速数据传输提供可靠的时钟支持。

　　然而，为了确保PCIe总线的稳定性和可靠性，差分晶振的应用在PCIe系统设计中扮演了至关重要的角色。

　　3. 差分晶振的作用及选型要点

　　在PCIe系统设计中，选择适当的差分晶振对于确保系统的高性能和稳定性至关重要。通过提供稳定的时钟信号、降低时钟抖动、抑制电磁干扰等功能，差分晶振在PCIe系统中发挥着关键作用，为现代计算机系统的高速数据传输提供了可靠的时钟基准。

　　在实际应用中，工程师需要仔细考虑系统要求，综合考虑协议定义的频率要求、频率精度、相位噪声、抖动性能、温度稳定性、封装尺寸等因素以确保系统的高性能和稳定性，并选择适当规格的差分晶振以满足性能和稳定性的要求。

　　4. 如何选择差分晶振

　　为满足高速数据传输与处理场景日益严格的时序信号需求，YXC推出一系列低抖动、高精度、高频率、微型化、耐高温的差分晶振产品，为相关应用场景提供高度可靠的时钟解决方案。

　　5. 差分晶振产品选型表

　　YXC差分晶振系列涵盖多种规格，这批差分晶振频率范围从10MHZ至2100MHZ。产品齐备各种尺寸封装，宽温，满足多种输出方式，工程师可根据具体应用场景，灵活选择适合的差分晶振，以优化系统性能。

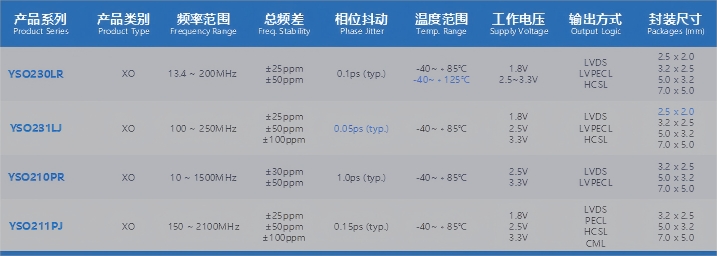

YXC差分晶振产品选型表

产品特点
