无人机（IMU晶振MCU）—应急救援核心电子元器件
2025-07-16
2025年6月，贵州遭遇特大暴雨，洪水冲毁道路，吞噬家园，众多村镇顿成孤岛。在千钧一发的救援时刻，无人机群顶着风雨呼啸而起。它们如同精准的空中信使，将救生圈、药品和食物稳稳投递至屋顶，搭载的高清摄像头与热成像仪穿透雨幕，将受困人员的位置信息实时传回指挥部。
它们绘制出灾区的实时三维地图，为救援力量指明方向——在陆路交通彻底瘫痪的绝境中，这些“空中生命线”成为拯救生命的希望之光。
这场实战，淋漓尽致地展现了现代无人机在应急救援中的核心价值：高效、精准、无畏艰险。
无人机的核心性能高度依赖于一系列精密的电子元器件，它们共同构成了无人机的“神经”“大脑”和“感官”。那无人机是如何实现如何复杂和精准的工作的呢?以下是关键的核心电子元器件分类及其作用：
一、核心控制与处理单元
作用：无人机的“大脑”，运行飞控算法、处理传感器数据、执行导航指令

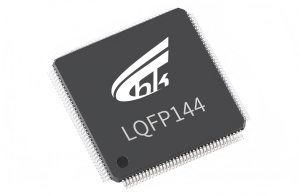

典型器件：ARM Cortex-M系列微控制器(如F417/F407家族系列)
F417/F407家族系列
Pin Counts 144/100/64 @LQFP
高性能模拟，12 bit ADC三组，16Ch@2Msps采样速率
Temperature Sensor
DAC 2Ch
2.0B,2.0A兼容CANX2
DCIM/4TFT接口/红外遥控/FSMC
最高多达8/10路UART
10/100M Ethernet(417),MII/RMII,IEEE1588
USB2.0 OTG内建HS PHY
SDIO,SDCard NVM等外扩存储
GPIO多达114
AES/HASH/TRNG
2、晶振（TCXO温补晶振）
作用：依赖晶振提供稳定、可靠的时钟信号，确保飞行控制、导航与数据传输等关键任务的顺利进行。高精度、高稳定性、高可靠性以及低功耗是低空经济设备对晶振的基本要求。
推荐温补晶振(TCXO)产品，满足不同方案需求：
1、通用系列YSO510TP：在-40~85℃的温度范围内，稳定性可达±2.5PPM，具备多种尺寸
2、预编程系列YSO511PJ：可在10~250MHz范围内自由定制频率
3、高精度系列YSO512ET：具备超高精度，温度稳定性最高可达±0.1PPM
4、小型化低功耗温补TG2016SMN：超强环境适应性和抗干扰能力，频率范围覆盖 10-55MHZ
二、感知与定位系统
惯性测量单元(IMU)：
作用：实时感知无人机的姿态(俯仰、横滚、偏航)、加速度和角速度
核心元件：三轴陀螺仪(检测角速度)、三轴加速度计(检测线性加速度)。

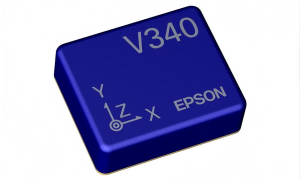

参数 | M-V340PD | |
尺寸，重量 | 10×12×4 mm，1克 | |
低噪音，高稳定性 | 陀螺仪偏差不稳定 | 3.5°/小时 |
有角度的随机游走 | 0.17/ √hr | |
6自由度 | 三倍陀螺仪 | ±450°/秒 |
三轴加速度计 | ±5.8G | |
数据分辨率 | 16位 | |
数字串行接口 | SPI/UART | |
工厂校准的稳定性 | 偏差，比例因子和轴向对齐 | |
数据输出速率 | 到1k Sps | |
校准温度范围 | -40℃至+85℃ | |
工作温度范围 | -40℃至+85℃ | |
低功耗 | 在3.3V时为16.5mA(典型值) | |
2.磁力计(电子罗盘)：
作用：感知地球磁场方向，提供航向角(偏航)参考。
器件：MEMS磁传感器
3.气压计：
作用：通过大气压变化估算高度(尤其在GPS失效时)。
器件：高精度气压传感器
4. 全球导航卫星系统(GNSS)模块：
作用：提供绝对位置(经纬度)、高度和速度信息。
器件：GPS/GLONASS/北斗/Galileo多模接收芯片。
三、动力与能源系统
1.电子调速器(ESC)：
作用：接收飞控指令，精确控制无刷电机的转速和方向。
核心芯片：
MCU：解析PWM信号。
MOSFET管：大功率场效应晶体管，用于驱动电机电流。
2.无刷直流电机(BLDC)
核心电子元件：内置霍尔传感器，用于检测转子位置，实现电子换向(如SL353LT，SM353LT)
3.电池管理系统(BMS)
作用：监控锂电池组(通常是LiPo/Li-ion)的电压、电流、温度，防止过充/过放/过热。
四、通信与数据传输
1.遥控(RC)接收机
作用：接收遥控器指令。
芯片：射频接收芯片。
2.数传(Telemetry)模块
作用：双向传输飞行状态数据(位置、电量、传感器状态)和指令。
技术：常使用433MHz、915MHz、2.4GHz或4G/5G模块
3. Wi-Fi/蓝牙模块
作用：近距离控制、固件升级、数据传输(如手机APP连接)。
芯片：集成SoC(如Nordic nRF52/53系列)
4.辅助与支撑电路
1.电源管理芯片(PMIC)：
作用：为各子系统(飞控、图传、传感器)提供稳定电压(如3.3V、5V、12V)。
器件：DC-DC降压/升压转换器(如TI TPS系列)、LDO线性稳压器。
2. 存储器(Flash/TF卡)
存储飞行日志、任务数据、拍摄的影像(如eMMC、MicroSD卡控制器)
3. LED指示灯驱动电路
用于状态指示(如航向灯、故障报警)
在众多的元器件当中，除芯片外，晶振、传感器、RTC时钟模块、陀螺仪传感器、IMU、滤波器、IC等元器件的国产化率也不断的提升当中，元器猫均可供应以上元器件的国产品牌。
除以上代理及分销的品类外，母公司扬兴（YXC），也是一家致力于时钟频率器件研发、生产和销售的中国本土企业，符合AEC-Q200、IATF16949车用体系认证，产品高效、安全、可靠，广泛应用于车载、通信、工业、医疗和军工等领域，成立至今已服务超过4万家客户。元器猫也将持续为客户提供安全可靠的各类电子元器件，为国产化的构建贡献一些微薄之力。
