SiTime DCO技术：实现高精度频率控制的解决方案
2025-02-14
无论是管理国际空中交通，还是运行广播或电信设备，如果电子系统无法达到预期的性能目标，并且不能长期保持精确可靠的运行，就会出现问题。这些问题可能会影响到与之相连的其他系统，导致运行故障或中断。为了确保电子系统的平稳运行，精确的时序控制至关重要。那么，如何实现这一点呢？
数控振荡器（DCO）的作用
数控振荡器 (DCO) 是解决高级应用中时序挑战的关键工具。要理解DCO，首先需要了解振荡器的基本概念。振荡器通过产生精确频率的波形，为系统提供时序参考，这对于优化数据流和系统性能至关重要。DCO是一种特殊类型的振荡器。振荡器使用精确频率的波形，为系统提供时序参考。它们对于优化数据流和系统性能非常重要，通过输入信号来控制输出频率，通常与锁相环（PLL）或持续调整输入频率的电路结合使用。DCO广泛应用于频率合成、信号调制和脉冲生成等领域。
DCO的独特之处在于，它允许在系统运行期间动态调整频率。这种灵活性使设计人员能够根据需要编程输出频率，从而满足不同的应用需求。
DCO 和 VCXO 有什么区别
DCO与压控振荡器（VCXO）类似，但它们的控制方式不同。VCXO通过模拟信号控制频率，而DCO则通过数字信号（如I2C或SPI接口）来控制频率。这种数字控制方式带来了几个显著优势：
相对于模拟驱动的 VCXO，数字驱动的 DCO 优势包括：
更高的频率分辨率：DCO能够提供更精细的频率调节，最小化时间误差的累积，这对于高精度同步至关重要，精度可达到5E-12。
降低系统成本：由于DCO通过数字接口工作，无需数模转换器（DAC），从而减少了元件数量和电路板空间。
更低的噪声：DCO的输出信号噪声较低，减少了频率偏差。相比之下，VCXO的模拟控制引脚容易受到系统噪声的干扰
线性频率调节：DCO的频率调节更加线性，提高了闭环系统中的动态性能。
宽频率调节范围：通过PLL中的分数反馈分频器，DCO可以实现高达±3200 ppm的宽频率调节范围，消除了频率调节的非线性问题。
数控振荡器的应用
虽然不同类型的振荡器功能相似，但它们的实现方式有所不同。除了DCO和VCXO，温控振荡器（TCXO）通过电路补偿温度变化对频率稳定性的影响，而恒温控制振荡器（OCXO）则通过保持恒定温度来管理频率。选择合适的振荡器取决于具体的时序需求和应用场景。
然而，如果有一种振荡器能够结合多种优势呢？一些先进的振荡器产品，如SiTime的TCXO、OCXO和时钟发生器，支持多达三种工作模式，其中包括DCO功能。这种多功能设计使得这些产品能够适应不同的应用需求，提供更高的灵活性和性能。

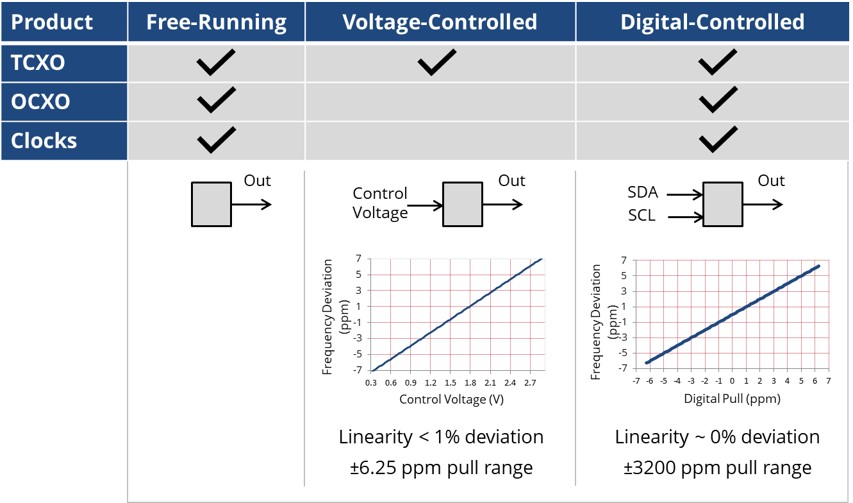

SiTime 产品，包括 TCXO、OCXO 和时钟，支持多达三种作模式，包括 DCO 功能

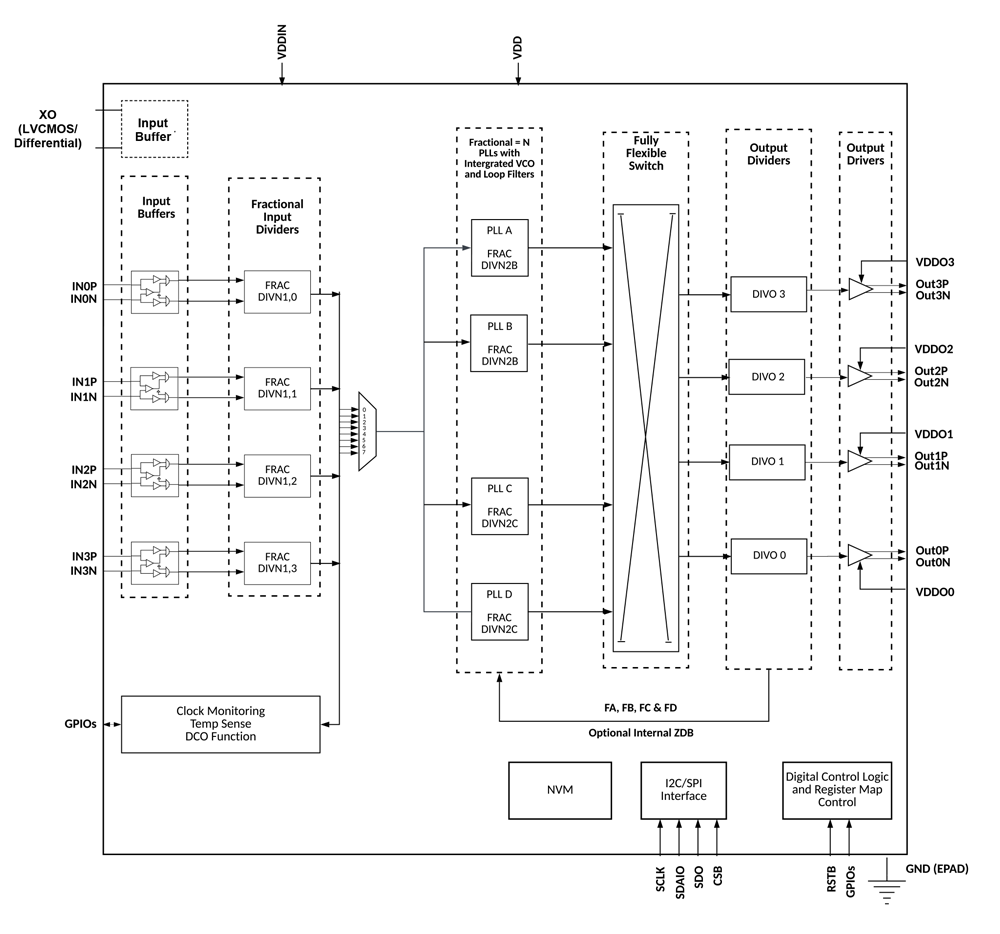

SiT95314、四通道 PLL、4 输出抖动消除器(带 DCO 模式)的示例
SiTime 产品，包括 TCXO、OCXO 和时钟，支持多达三种作模式，包括 DCO 功能
SiTime产品的优势
SiTime的产品不仅限于振荡器，还包括时钟发生器、抖动消除器和网络同步器，这些产品都可以集成DCO功能。例如，SiT95314是一款四通道PLL、4输出抖动消除器，支持DCO模式。这种多功能性使得SiTime的产品在需要动态频率控制的系统中表现出色。
为什么DCO如此重要？
是电子系统的心脏跳动，能够精确定位和低噪声地调整频率对于系统的稳定运行至关重要。这种精度影响着从通信系统中的数据传输到复杂电子设备中的操作同步等各个方面。SiTime的DCO及其多功能产品为现代电子系统提供了关键的时序控制优势，它们提供低噪声定时精度，推动了技术进步。在追求更高性能的应用中，理解和利用DCO的精确性将成为成功的关键因素。 通过掌握DCO的工作原理和应用，设计人员能够更好地应对复杂的时序挑战，确保电子系统的高效运行。
